Bruksområde
Hurtiglukkerventil i dimensjonene DN 150 til DN 300 er godkjent av Direktoratet for samfunnssikkerhet og beredskap for bruk i trykk-barrieren i betonganlegg for ekstra ventilasjon i fredstid.
Konstruksjon
Ventilen har dreiespjeld og består av et ventilhus i seigjern med sete i EMPD og spjeld og spindel i syrefast stål. Ventilen er overflate-behandlet med blå epoxy lakk.
Virkemåte
Ventilen opereres manuelt. DN 150 og DN 200 betjenes med en spak, mens DN 250 og DN 300 betjenes med et ratt og gear.
Montering
Ventilen har flenser med gjengede hull og monteres med skruer og pakninger mellom to flenser med frie boltehull. Ventilen kan monteres i alle posisjoner.
Forespørsler
Ved forespørsler og bestilling bes oppgitt:
Dimensjon og antall
Tilleggsutstyr som flenser, overgangsstykker o.l.

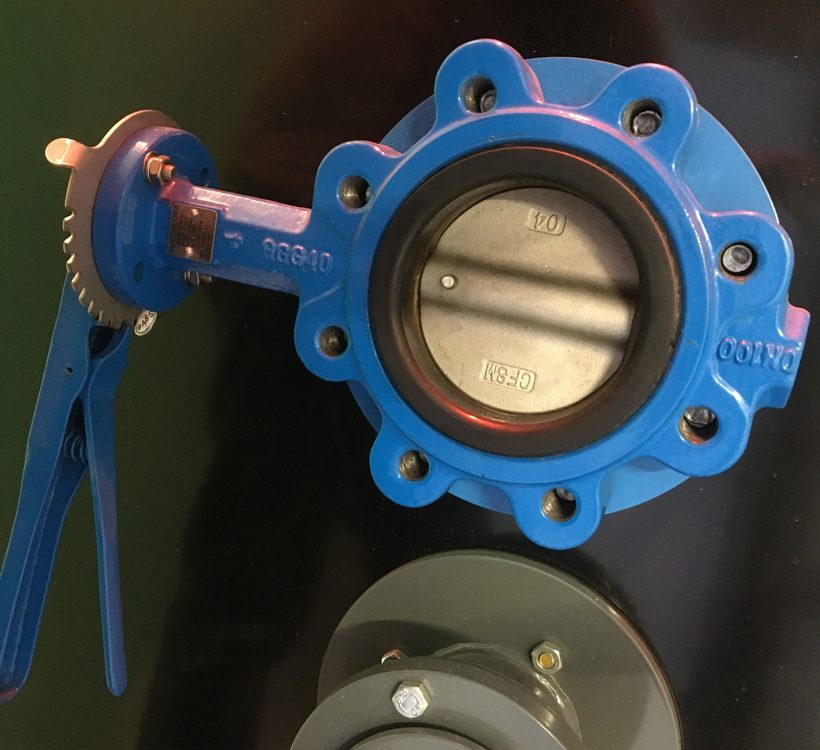

Hurtiglukkerventil for fredsventilasjon i tilfluktsrom.
FDV / Produktblad

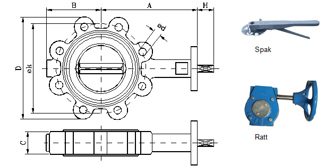

Hurtiglukkerventil For Fredsventilasjon FV| Flensavslutning | Vekt | |||||||||
| DN | PN | kø | ød | Antall | A | B | C | D | H | kg |
| 150 | 16 | 240 | M20 | 8 | 226 | 139 | 56 | 266 | 19 | 13 |
| 200 | 10 | 295 | M20 | 8 | 260 | 175 | 60 | 317 | 25 | 20 |
| 250 | 10 | 350 | M20 | 12 | 292 | 203 | 68 | 394 | 32 | 30 |
| 300 | 10 | 400 | M20 | 12 | 337 | 242 | 78 | 463 | 32 | 49 |
| Det tas forbehold om konstruksjonsendringer | ||||||||||
