Gass- og trykktett gjennomføring NORFO 96/3

Model: 96/3 - for ettermontering
Ta kontakt

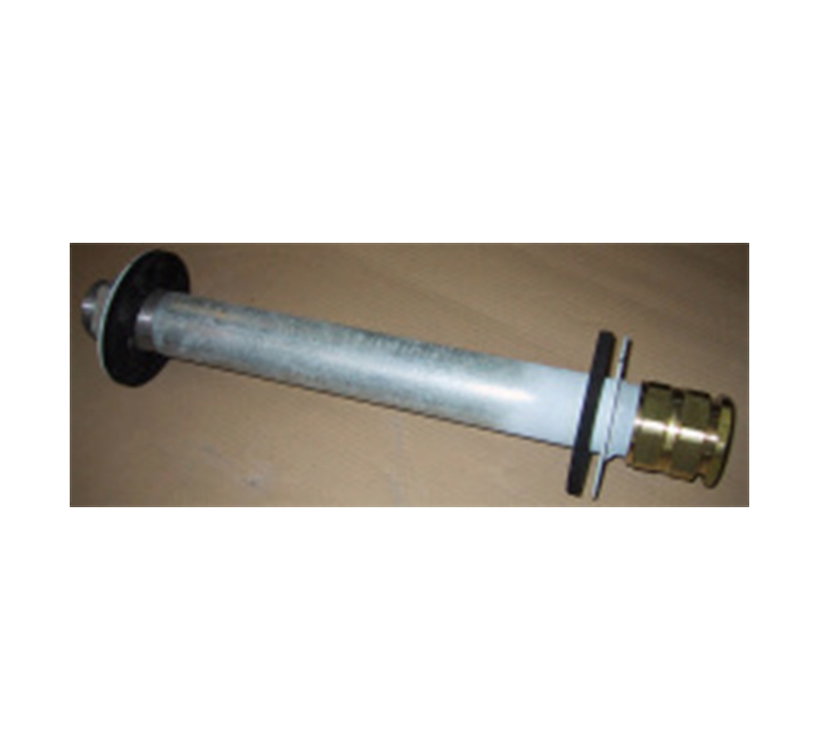

NORFO 96/3 – For ettermontering i eksisterende vegg

Modell 96/3 er en gass- og trykktett gjennomføring beregnet for ettermontering i allerede støpte vegger, med veggtykkelse opptil 50 cm. Den brukes til sikker gjennomføring av rør og kabler der det stilles krav til tetthet og robusthet. Gjennomføringen er godkjent av Direktoratet for samfunnssikkerhet og beredskap (DSB), og er en lagerført vare for rask levering.

Montering
Ved montering bores det et hull i veggen med diameter større enn gjennomføringens ytter- diameter, se tabell. Enden med pakkboks skal vende mot tilfluktsrommets utside. Pakningen og skivene monteres mot veggen og strammes til med muttere. Deretter kan kabel/rør tres gjennom, og til slutt strammes pakkboksen til slik at den tetter rundt kabel/rør.

Forespørsler
Ved forespørsler og bestilling bes oppgitt:

  • Veggtykkelse
  • Tetningsdiameter (kabeldiameter)

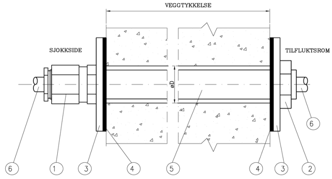

NORFO 96/3 montert i vegg

Forklaring til illustrasjon:
1. Pakkboks
2. Mutter
3. Skive
4. Pakning
5. Rør
6. Kabel / rør

Det tas forbehold om konstruksjonsendringer

Gass- og trykktett gjennomføring 96 3 Fig1.Jpg
Kabeldiameter (mm) Dia.hull i vegg (mm)
Tettningsdiameter
5 - 9 25
8 - 12 25
10 - 16 30
14 - 24 40
22 - 33 60
32 - 42 70
42 -54 80
48 - 65 100
