Gass- og trykktett gjennomføring NORFO 81/4

Model: 81/4 - for innstøping i forskaling / nybygg
Ta kontakt

NORFO 81/4 – For innstøping i forskaling / nybygg

Modell 81/4 er en gass- og trykktett gjennomføring beregnet for innstøping i vegger ved nybygg. Den benyttes der det er behov for sikker gjennomføring av kabler eller rør med diameter over 50 mm. Produktet er godkjent av Direktoratet for samfunnssikkerhet og beredskap (DSB), og er tilpasset kravene til tilfluktsrom og andre installasjoner med høye sikkerhetskrav.

Montering
Rørgjennomføringen støpes inn i veggen. Etter at forskalingen er fjernet skrus pakkboks og styreflens til rørgjennomføringens flenser. Pakkboksen monteres på utsiden av tilfluktsrommet. Etter at rør eller kabel er ført på plass, strammes pakkboksen med 4 stk. skruer.

Forespørsler
Ved forespørsler og bestilling bes oppgitt:

  • Diameter på gjennomføringen
  • Veggtykkelse
  • Tetningsdiameter

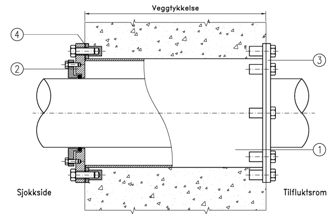

Gass 81 4 Fig1

Illustrasjon: NORFO 81/4 montert i vegg

1. Rørgjennomføring
2. Pakkboks
3. Styreflens
4. Pakning

Gjennomføringen leveres i to størrelser:

  • NORFO 81/4 DN 100 for rør / kabel opp til ø 76 mm
  • NORFO 81/4 DN 150 for rør / kabel opp til ø 127 mm

Standard tetningsdiameter rundt kabel/rør: 61,76,89,102,108,114,127 mm. Ståldetaljer leveres forsinket

Det tas forbehold om konstruksjonsendringer.
