Gass- og trykktett gjennomføring NORFO 81/2

Model: 81/2 - for innstøping i forskaling / nybygg
Ta kontakt

NORFO 81/2 – For innstøping i forskaling / nybygg

Modell 81/2 er en gass- og trykktett gjennomføring utviklet for innstøping i vegger ved nybygg. Den er spesielt godt egnet der det er behov for å føre flere kabler eller rør gjennom samme punkt. Gjennomføringen kan også benyttes som reserve, ved at den leveres med blindlokk som senere kan erstattes med plate og pakknipler når behovet for flere gjennomføringer oppstår. Produktet er godkjent av Direktoratet for samfunnssikkerhet og beredskap (DSB).

Montering
Rørgjennomføringen støpes inn i veggen. Etter at forskalingen er fjernet skrus stålplater med pakknipler fast i rørgjennomføringens flenser. Hvis noen av pakkniplene ikke brukes, skal disse blendes.

Forespørsler
Ved forespørsler og bestilling bes oppgitt:

  • Dimensjon for gjennomføringen
  • Veggtykkelse
  • Antall og diameter for kabler og/eller rør

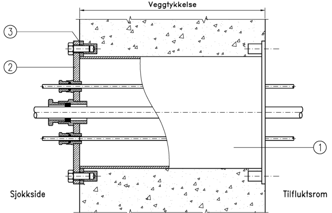

Gass 81 2 Fig1 (1) Ivegg

NORFO 81/2 montert i vegg

1. Rørgjennomføring
2. Stålplate med pakknipler
3. Pakning

Gjennomføringen leveres i størrelser fra DN 100 til DN 300, med varierende antall og dimensjoner av pakknipler. Ståldetaljer leveres forsinket.

Det tas forbehold om konstruksjonsendringer.
