Gass- og trykkgjennomføring NORFO 81/9

Model: 81/9 - for ettermontering
Ta kontakt

NORFO 81/9 – For ettermontering i eksisterende vegg

Modell 81/9 er en gass- og trykktett gjennomføring for ettermontering i allerede støpte vegger. Den benyttes der det er behov for å føre flere rør eller kabler gjennom samme veggparti, samtidig som kravene til tetthet og sikkerhet opprettholdes. Produktet er tilpasset bruk i tilfluktsrom og andre tekniske installasjoner med høye krav til pålitelighet.

Konstruksjon
Gjennomføringen består av en flens (1), plate med pakknipler (2), pakning (3), og gjengestenger (4). Ståldetaljer leveres varmforsinket.

Montering
Før montasje må det kjerneborres et hull i veggen. Hulldiameter velges fra tabell under. Platen med pakknipler monteres på utsiden av tilfluktsrommet. Ubenyttede nipler skal blendes.

Forespørsler
Ved forespørsler og bestilling bes oppgitt:

  • Type
  • Veggtykkelse
  • Antall og tetningsdiameter for kabler og rør

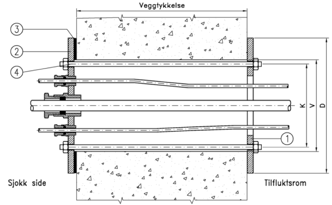

Illustrasjon; NORFO 81/9 montert i vegg

Gass Gjf 81 9 Kvad
Hull i vegg V (mm) Gjengestenger K (mm) / ant. Veggflens D (mm)
150 140/4 230
200 190/4 292
250 240/8 344
300 290/8 396
350 340/8 458
