Gass- og trykkgjennomføring NORFO 81/8

Model: 81/8 - for ettermontering
Ta kontakt

NORFO 81/8 – For ettermontering i eksisterende vegg

Modell 81/8 er en gass- og trykktett gjennomføring for ettermontering i allerede støpte vegger. Den benyttes der det er behov for sikker gjennomføring av rør eller kabler med diameter over 50 mm. Produktet er godkjent av Direktoratet for samfunnssikkerhet og beredskap (DSB), og lagerføres som en standard løsning for tilfluktsrom og andre installasjoner med høye krav til tetthet og sikkerhet.

Konstruksjon

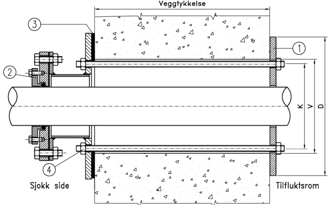

Gjennomføringen består av styreflens (1), veggflens med pakkboks (2), pakning (3), og gjengestenger (4). Ståldetaljer leveres varmforsinket. Gjennomføringen leveres i 2 størrelser:

  • NORFO 81/8-DN 100 for rør opp til ø 76 mm
  • NORFO 81/8-DN 150 for rør opp til ø 127 mm

Montering
Før montasje må det kjerneborres et hull i veggen med diameter 150 alt. 200 mm. Pakkboksen monteres på utsiden av tilfluktsrommet.

Forespørsler
Ved forespørsler og bestilling bes oppgitt:

  • Type og diameter på gjennomføringen
  • Veggtykkelse
  • Tetningsdiameter
Gass- og trykktett gjennomføring 81 9
Dimensjon DN Hull i vegg V (mm) Gjengestenger K(mm)/ant. Vegg-flens D (mm)
DN 100 150 140/4 230
DN 150 200 190/4 292
Standard tetningsdiameter rundt kabel eller rør: 61,76,89,102,108,114,127mm
Det tas forbehold om konstruksjonsendringer
