Nødbelysning og slusedørsignal for tilfluktsrom

Nødlys i tilfluktsrom – trygghet i alle situasjoner
Norfo leverer komplette løsninger for nødlys i tilfluktsrom, tilpasset både fredstid og krisesituasjoner. I fredstid gjelder tradisjonelle bestemmelser og standarder som NS-EN 1838:2013, NEK EN 50172 og krav i NEK 400, Sentralen er dimensjonert til å kun å drifte nødbelysning når rommet benyttes som tilfluktsrom og vil i fredstid være avslått.

I tilfluktsrom uten nødstrømsaggregat kreves batteriforsynt nødlysanlegg. Dette skal dekke oppholdsrom, sykerom, vaske-/toalettrom, ventilasjonsrom og sluse – både fast og monterbar. Lysnivået skal være minimum 3 lux, med unntak av ventilasjonsrom som krever 15 lux. Anlegget skal ha minimum 6 timers lystid uten lading. For rom under 40 m² kan anlegget erstattes med tre stavlykter.

Norfo tilbyr en robust 24-volts nødlyssentral med fire kurser:

Kurs 1 og 2: Nødbelysning i aktuelle områder
Kurs 3: Slusedørsignal
Kurs 4: Markerings- og orienteringslys
Ved bortfall av driftsspenning går sentralen automatisk over på batteridrift og aktiverer nødbelysningen.

Batterikassen skal monteres i fast sluse eller toalettrom med direkte avtrekk, og batteriene skal plasseres i syrefast, sjokkdempet kasse eller stativ. Fordelingstavler og belysningsarmaturer skal ha kapslingsgrad IP44, og være montert med sjokkdempere og sikkerhetsline i henhold til forskrift NEK 400.

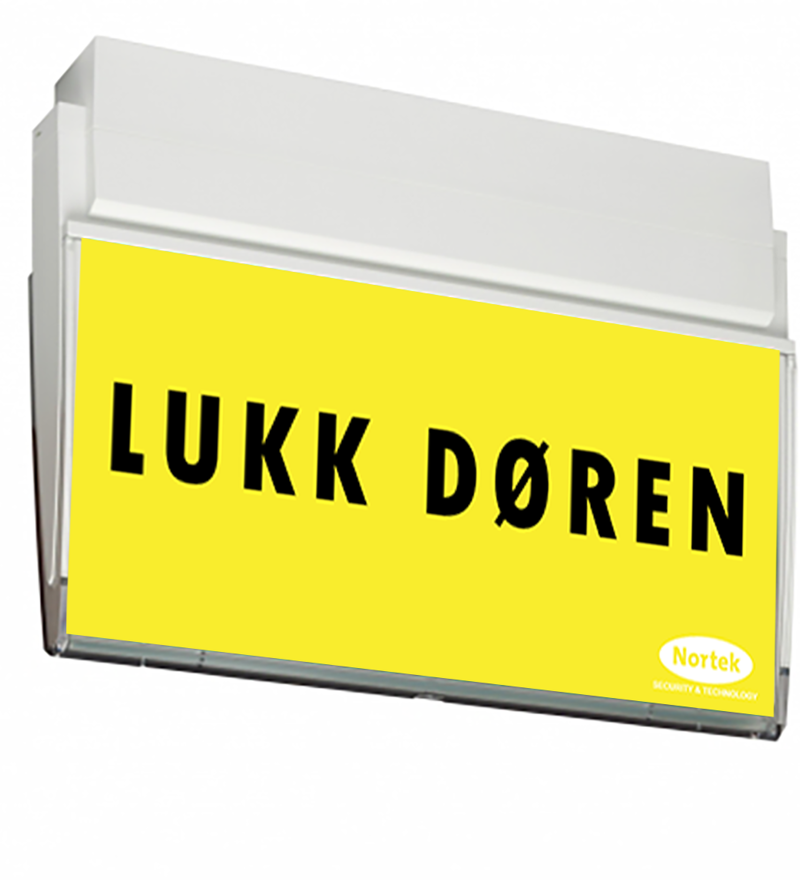

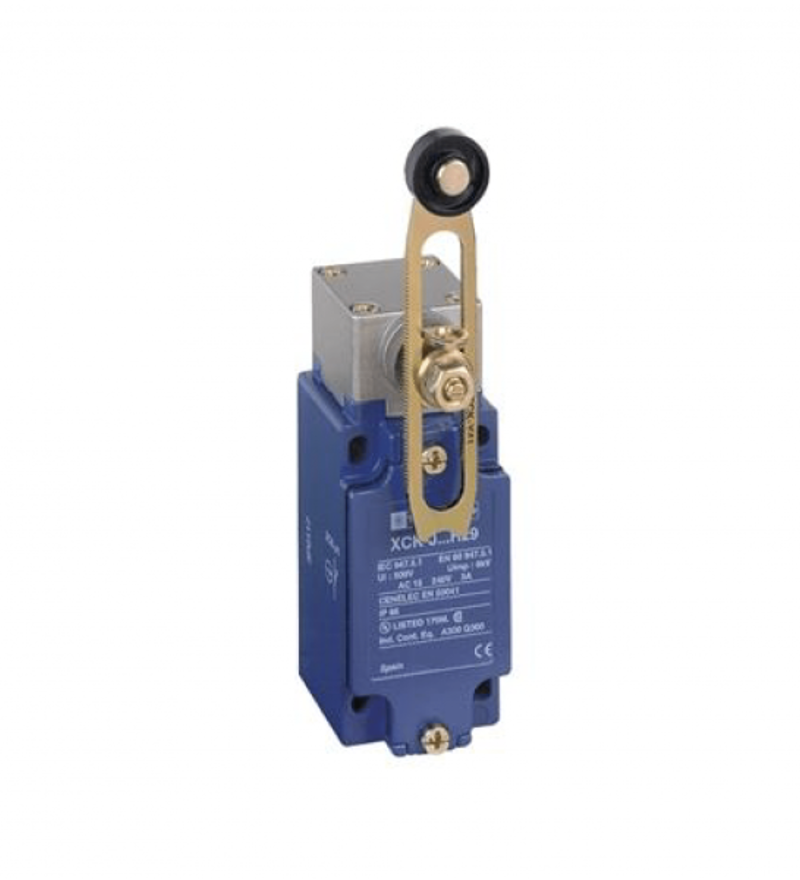

Slusen har en viktig funksjon: Den hindrer forurenset luft i å trenge inn i oppholdssonen. Tilfluktsrom med fast sluse skal ha lyd- og lyssignal som varsler når en av dørene er åpne – med varsling både utenfor, inne i og innenfor slusen.

Norfo sikrer at alle komponenter og installasjoner oppfyller gjeldende krav og gir trygghet – uansett situasjon.


Forskrift fra NEK:400
805A.512.2.302 Fordelingstavler skal være plassert i oppholdsrom, eller annet egnet rom innenfor gassgrense. Fordelingstavler skal være montert med sjokkdempere i samsvar med Forskrift om tilfluktsrom. I tillegg skal skap være festet til tak eller vegg med slakk line dersom det ikke er brukt spesielle sjokkdempere som hindrer at skapet faller ned eller velter, om de sjokkdempende elementene ødelegges. Sjokkdempere og slakk line skal festes med ekspansjonsbolter som tåler en statisk last minst 5 x vekten av skap med innhold. Kapslingsgraden skal minimum være IP44.

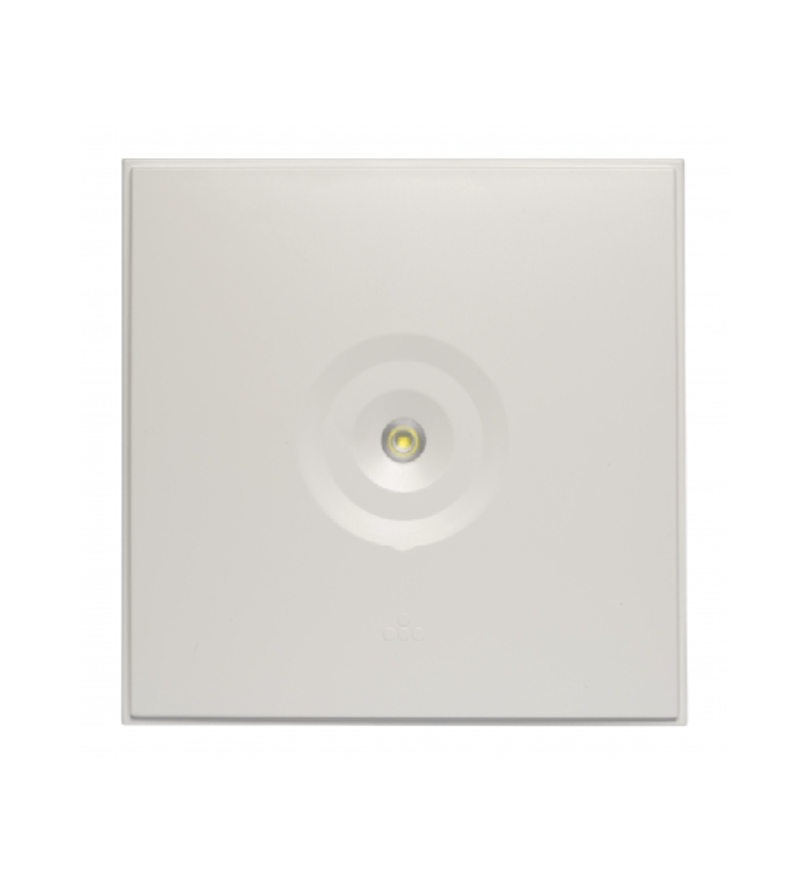

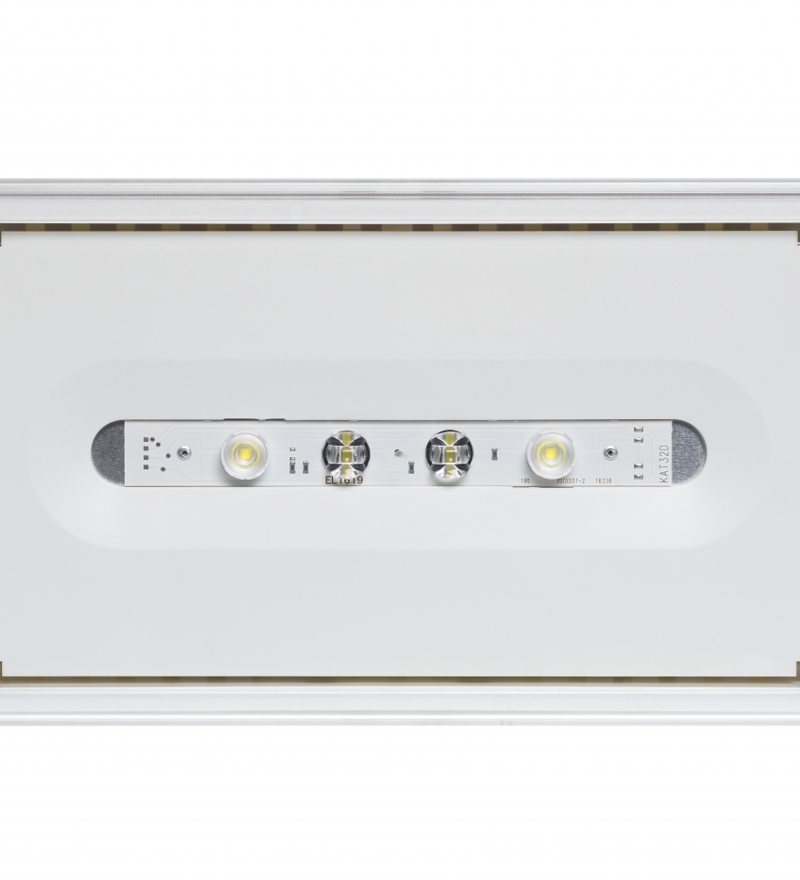

805A.599.3.301 Belysningsarmaturer skal minst ha kapslingsgrad IP44. Belysningsarmaturene skal være i en lett og slagbestandig utførelse. Belysningsarmaturer med løs skjerm skal ha skjerm av plast eller metallgitter, og skjermen skal være godt festet til belysningsarmaturen.

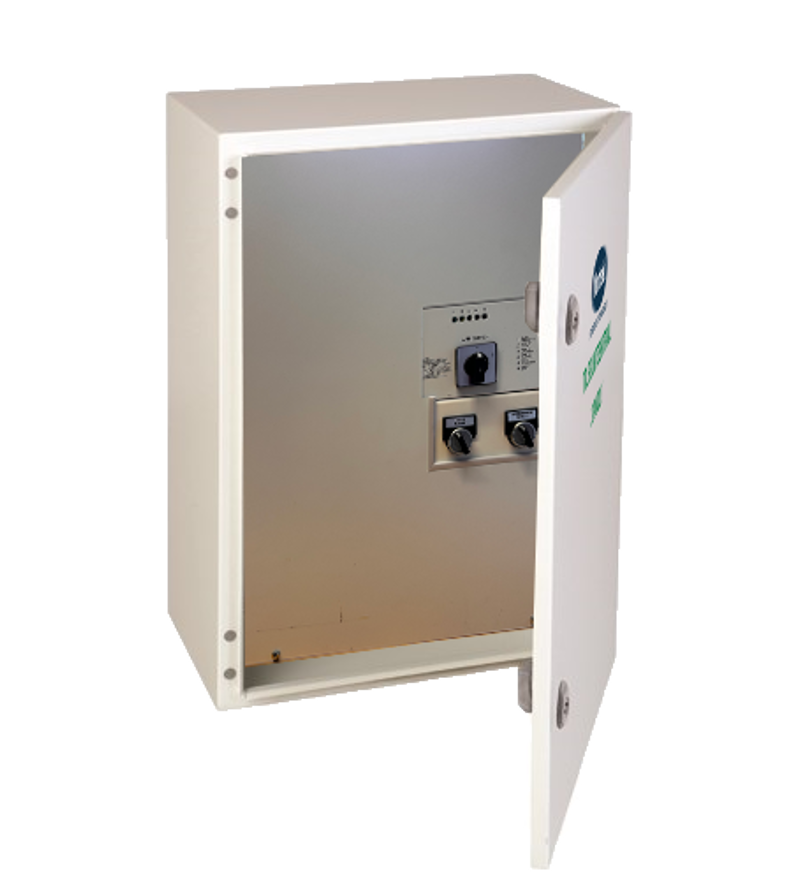

Systemets hovedenhet er en 24 volts nødlyssentral med 4 kurser. Kurs 1 og 2 settes opp for å drifte nød- belysning i det aktuelle området. Kurs 3 settes opp for å drifte slusedørsignal,og lyskurs 4 settes opp for å drifte markeringslys/orienteringslys i det aktuelle området og er spenningssatte så lenge sentralen er slått på. Sentralen driftes fra lyskursen i det aktuelle området. Dersom sentralen mister driftsspenningen sin vil den gå over på batteridrift og spenningssette kurs 1 og 2 slik at nødbelysningen blir aktivert.

Sentralen benyttes derfor ikke til drift av normal nødbelysning.

Løsningen er i samsvar med forskrift om tilfluktsrom ved at følgende er punkter er tilfredsstilt:

• Sentralen kommer komplett med innebygd likeretter.

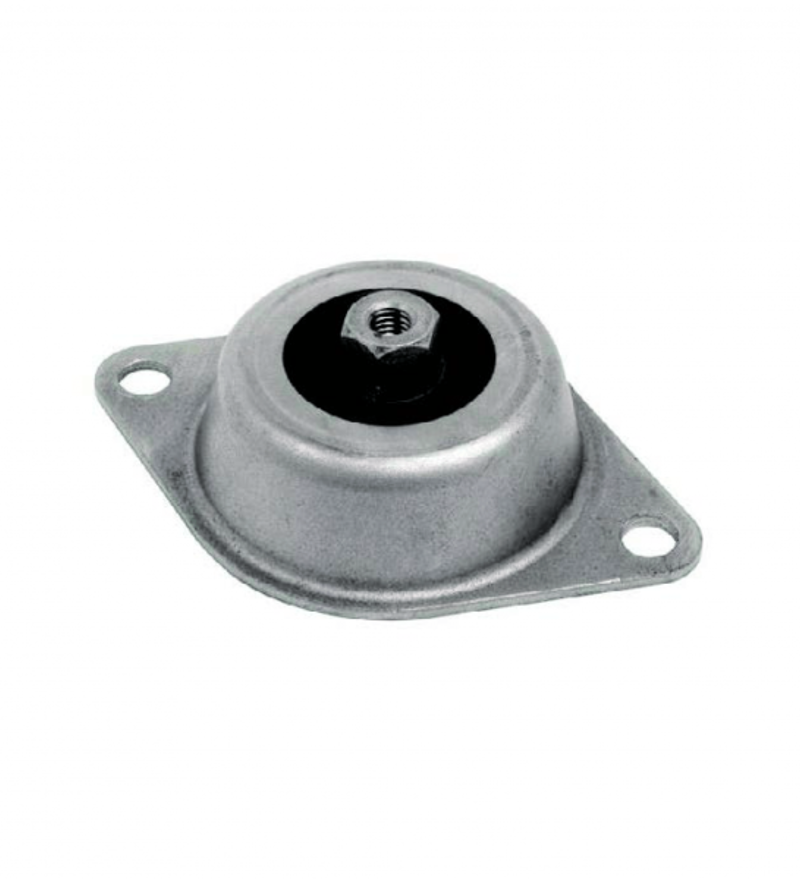

• Sentralen er festet på vegg med vibrasjonsdempere. Vibrasjonsdempere har en samlet belastningsevne på daN120
• Likeretteren har en kapasitet til å full-lade batteriene fra 50% i løpet av 3 timer, inntil 55Ah.
• Sentralen leveres med godkjente sjokkdempere for montering.
• Systemet kan drifte nødbelysningen i rommet i minimum 6 timer via batterier, uten lading.
• Bryter for slusesignal og orienteringslys
• Anlegget prosjekteres slik at rommene har et minimum lysnivå på 3 lux, unntatt ventilasjonsrom som skal ha min 15 lux.
• Sentralen er tilrettelagt for test uten at batteri er tilkoblet.

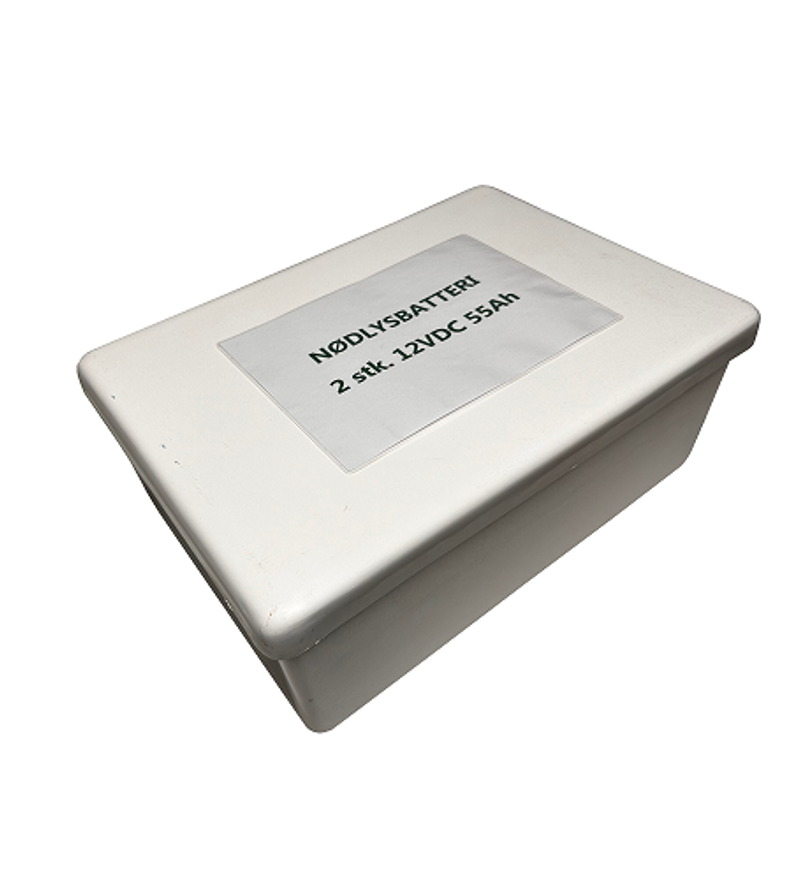

• Batterikasse plasseres i fast sluse eller toalettrom med direkte avtrekk. Batterikassen monteres på sjokkdempere, merket NØDLYSBATTERI i grønn tekst, kapasitet og ladespenning.

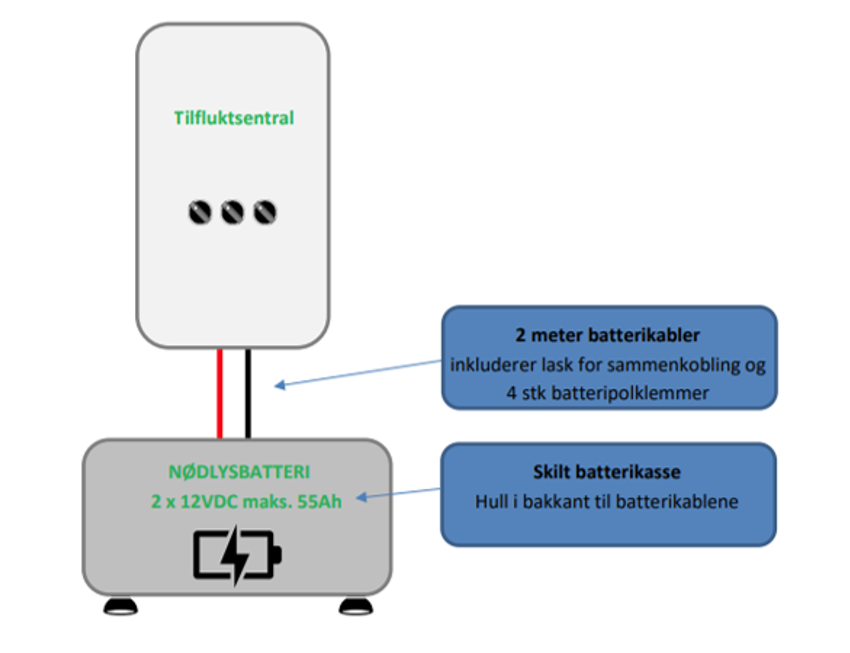

• Batterikabler leveres komplett med tverrsnitt 6mm² med batteripolklemmer. Batterikablene leveres som standard på 2 meter samt en lengde for seriekobling. Alle kablene leveres med batteripolklemmer og merking.
• Sentralen er utstyrt med automatsikringer på 230V tilførsel, 24V batteri tilførsel og på lyskursene.
  (Illustrasjon: Nortek)

Spesifikasjoner:
Sentral type: Tilfluktsentral
Driftsspenning: 230 VAC 50Hz
Markeringslys/kurser: 4 X 120W - Totalt 250 VA
Ledelys kurser: 190W per kurs
Max batteri kapasitet: 55 Ah

Utgangsspenning:    Under drift av nettspenning: 24VAC, under batteridrift: 24VDC
Batterispenning:       24VDC
Inngangseffekt:        300VA
Temperaturområde: +10 til +30 °C
Kapslingsgrad:         IP66
Inngangssikring:      flatsikring 10AT
Ladesikring:             flatsikring 10AT
Lyskurssikring:         flatsikring 10AT
Batterisikring:           flatsikring 15AT
