Sjokkventil ESV 4 R og ESV 4 F

kr0.00

Sjokkventil ESV 4 R og ESV 4 F kan benyttes for sikring av ventilasjonsåpninger i områder hvor det kan være fare for eksplosjoner. Ventilen er godkjent av Swiss Federal Office of Civil Defence og Swiss Defence Procurement Agency.

Kategori

Beskrivelse

Konstruksjon

Ventilen består av et ventilhus i varmforsinket stål og en talerkenventil i rustfritt stål. Ventilen holdes åpen ved hjelp av fjærer og tillater ventilasjonsluften å passere i begge retninger. Hvis ventilen blir utsatt for en trykkbølge blir ventilen presset mot ventilsetet og lukker. På grunn av fjærene vil den åpne seg automatisk når trykkbølgen er over. Ventilen stenger også for undertrykk.

Tekniske data

ESV 4 R og F beskytter mot et refleksjonstrykk på 1100 kPa i begge retninger. M.h.t. trykkfall vises til diagram nedenfor. Godkjenning nr. BZS T 86-010.

Vedlikehold

Sjokkventiler skal inspiseres minst en gang årlig og skal holdes rene. Ventilen har ingen smurte deler.

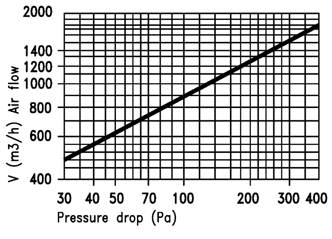

Trykktap

Sjokkventil ESV 4 R og ESV 4 F

Montering

Ventilen kan monteres både vertikalt og horisontalt Fortrinnsvis på innsiden av trykkbarrieren.

Tilleggsutstyr

Veggjennomføring i varmforsinket stål

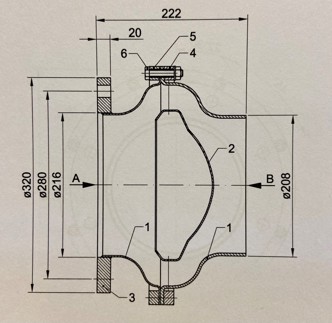

Sjokkventil ESV 4 F

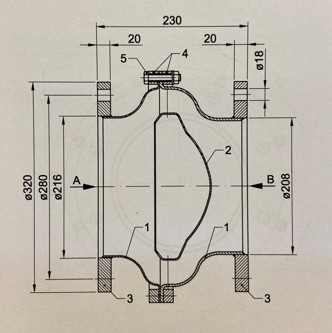

Sjokkventil ESV 4 R

Det tas forbehold om konstruksjonsendringer

Dokumentasjon (PDF)
