Luftinntaks- og fordelingkammer

kr0.00

Luftinntak: Norfo leverer komplette sjokksikrede systemer i samsvar med forskrifter fra Direktoratet for samfunnssikkerhet og beredskap.

Beskrivelse

Luftinntakssystemet

For luftinntak leveres komplette sjokksikrede systemer i samsvar med forskrifter fra Direktoratet for samfunnssikkerhet og beredskap. Samtlige enheter er tilpasset slik at de enkelt kan monteres sammen, systemene består av:

  • Luftinntaksrør
  • Inntakskammer eller plate
  • Sjokkventil med innstøpt hus
  • Fordelingskammer eller plate
  • Fordelingsrør til ABC-filter eller aggregat.

Luftinntaksrør

Luftinntaksrør leveres i samsvar med gjeldende forskrifter for tilfluktsrom når det gjelder utforming, styrke, og maksimal lufthastighet. Rørene leveres varmforsinket og er forsynt med flenser for fastmontering til inntakskammer eller inntaksplate.

Luftinntakskammer

Inntakskammrene er utført i 3 mm stålplater med stuss til inntaksrør og flens til sjokkventilhus. Kammerne leveres varmforsinket.

Sjokkventil

Sjokkventil skal støpes inn i tilfluktsrommets ytre begrensningsvegg. Se datablad for sjokkventiler.

Fordelingskammer

Fordelingskamrene er utført i 3 mm stålplater med en eller flere stusser til fordelingsrør, samt flens til sjokkventilhus. Kamrene leveres varmforsinket og har inspeksjonsluke i front, samt kondenshull ø5 på undersiden. Stusser til fordelingsrør kan plasseres etter ønske. Ved bestilling bes oppgitt stussenes plassering og dimensjon.

Stål luftfordelingsrør

Varmforsinket fordelingsrør for luftfordeling mellom mellom sjokkventil og ABC filter, leveres i 2 mm godstykkelse komplett med flenser, bend, og avstikk. Ved bestilling må dimensjoner angis på målskisse.

Røroppheng for luftfordelingsrør

Røroppheng beregnet etter forskrifter for tilfluktsrom kan leveres i varmforsinket stål.

Veggbraketter

Veggbraketter for rør med avstand til vegg maksimum 600 mm. Hver veggbrakett festes til vegg med 3 stk. ekspansjonsbolter HSA M6x65. Det skal benyttes minst 2 veggbraketter og største avstand mellom brakettene er vist i tabell nedenfor:

Takoppheng

To-delte justerbare takoppheng. Bemerk at luftfordelingsrøret må bestilles med festeører for tak-oppheng for å benytte disse. Ved rørdimensjoner opp til DN 250 festes hver brakett til taket med 1 stk ekspansjonsbolt HSA M8x65. Ved rørdimensjoner DN 350 – DN 500 benyttes 2 stk ekspansjonsbolter HSA M8x65. Det skal benyttes minst 2 stk takoppheng. Største avstand mellom opphengene er 1,4 m.

Dimensjoner for inntaksrør

TypeUtv. dia (mm)Innv. dia (mm)Vekt (kg/m)
DN 100108100.87
DN 125133,0127,09
DN 150159,0153,011
DN 200219,1212,718
DN 250273,0265,028
DN 300323,9315,933
DN 350355,6345,645
DN 400406,4396,453
DN 500508,0495,480



Dimensjoner for fordelingsrør

TypeUtv. dia. (mm)Innv. dia. (mm)Vekt (kg/m)
DN 150159,0155,08
DN 200219,1215,110
DN 250273,0269,014
DN 300323,9319,917
DN 350355,6351,619
DN 400406,4402,421
DN 500508,0504,026

Veggbraketter

RørdimensjonDN 100 - DN 150DN 200 - DN 350DN 400 - DN 500
Maks. c/c braketter3 m1,5 m1 m

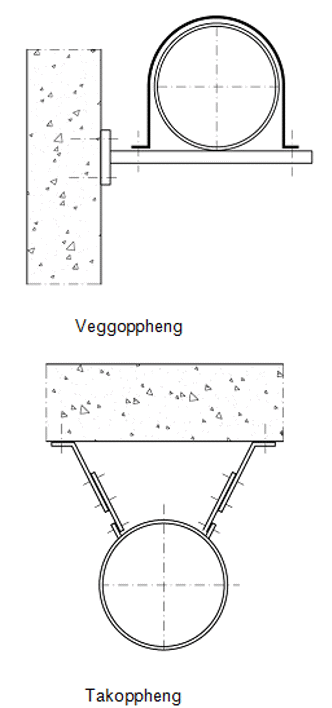

Vegg- og takoppheng

Det tas forbehold om konstruksjonsendringer

Dokumentasjon (PDF)
