Gass og trykktett gjennomføring 96/1

kr0.00

Gass- og trykktett kabelgjennomføring brukes i vegger hvor det stilles krav til gass- og trykktetthet ved gjennomføring av rør og kabler. Gjennomføringen er godkjent av Direktoratet for samfunnssikkerhet og beredskap.

Beskrivelse

Montering

Før kabelgjennomføringen monteres i forskaling, skrus pakknipplen ut av pakkboksen og erstattes med endepropp. I enden uten pakkboks, skal det også være endepropp. Dette hindrer betong fra å trenge inn i gjennomføringen. Enden med pakkboks skal vende mot tilfluktsrommets utside. Etter forskaling og endepropper er fjernet, settes pakknippel løst på plass i pakkboksen. Rør eller kabel som skal gjennom vegg tres på plass, og pakknippelen trekkes til. Gummipakningen vil nå presses sammen, omslutte røret og gi gass-/ trykktetthet.

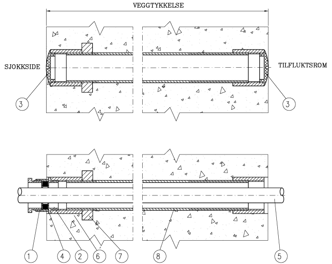

Snitt av NORFO 96/1 før og etter montring av kabel.



1. Pakknippel
2. Pakkboks
3. Endepropp
4. Gummipakning
5. Kabel eller rør
6. Gjengemuffe
7. Forankring
8. Rør



Tettningsdiameter

Kabeldiameter (mm)Kabeldiameter (mm)
5 - 922 - 23
8 - 1232 - 42
10 - 1642 - 54
14 - 2448 - 65



Forespørsler

Ved forespørseler og bestilling bes oppgitt:

  • Veggtykkelse
  • Tetningsdiameter (kabeldiameter)
  • Antall

Det tas forbehold om konstruksjonsendringer

Dokumentasjon (PDF)
