Gass- og trykktett gjennomføring 81/8

kr0.00

Gjennomføring NORFO 81/8 benyttes når det er behov for gass og trykktett gjennomføring for rør eller kabel med diameter over 50 mm i allerede støpte vegger.

Beskrivelse

Konstruksjon

Gjennomføringen består av styreflens (1), veggflens med pakkboks (2), pakning (3), og gjengestenger (4). Ståldetaljer leveres varmforsinket. Gjennomføringen leveres i 2 størrelser:

  • NORFO 81/8-DN 100 for rør opp til ø 76 mm
  • NORFO 81/8-DN 150 for rør opp til ø 127 mm

Montering

Før montasje må det kjernebores et hull i veggen med diameter 150 alt. 200 mm. Pakkboksen monteres på utsiden av tilfluktsrommet.

Forespørsler

Ved forespørsler og bestilling bes oppgitt:

  • Type og diameter på gjennomføringen
  • Veggtykkelse
  • Tetningsdiameter

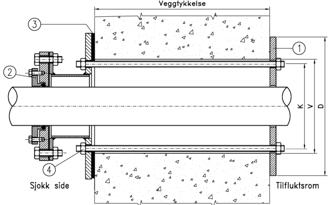

NORFO 81/8 montert i vegg



Dimensjon DNHull i vegg V (mm)Gjengestenger K(mm)/ant.Vegg-flens D (mm)
DN 100150140/4230
DN 150200190/4292
Standard tetningsdiameter rundt kabel eller rør: 61,76,89,102,108,114,127mm

Det tas forbehold om konstruksjonsendringer
