Eksosgjennomføring NORFO 81/10

Model: 81/10 - for innstøping i forskaling / nybygg
Ta kontakt

NORFO 81/10 - For innstøping i forskaling / nybygg

Modell 81/10 er en gass- og trykktett eksosgjennomføring utviklet for avgassrør fra dieselaggregater. Den benyttes i vegger der det stilles krav til sikker og tett gjennomføring, samtidig som den beskytter betongen mot varmebelastning fra eksosen. Gjennomføringen er spesielt tilpasset bruk i tilfluktsrom og tekniske installasjoner med nødstrømsaggregater.



Konstruksjon
Gjennomføringen består av en flens (1), plate med pakknipler (2), pakning (3), og gjengestenger (4). Ståldetaljer leveres varmforsinket.

Montering
Før montasje må det kjernebores et hull i veggen.
Hulldiameter velges fra tabell under.
Platen med pakknipler monteres på utsiden av tilfluktsrommet. Ubenyttede nipler skal blendes.

Forespørsler
Ved forespørsler og bestilling bes oppgitt:

  • Type
  • Veggtykkelse
  • Antall og tetningsdiameter for kabler og rør

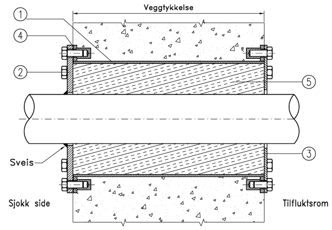

Gass Gjf 81 10 Ivegg

Illustrasjon: NORFO 81/10 innstøpt i vegg

1. Rørgjennomføring
2. Flens (hull= eksosrør + 2mm)
3. Dekkplate (tillegg)
4. Pakning
5. Isolasjon, steinull.

Ståldetaljer leveres varmforsinket.

Gjennomføringen leveres to størrelser:

  • DN 150 for eksosrør ø 40-50 mm
  • DN 200 for eksosrør ø 75-100 mm

Det tas forbehold om konstruksjonsendringer.

Hull i vegg V (mm) Gjengestenger K (mm) / ant. Veggflens D (mm)
150 140/4 230
200 190/4 292
250 240/8 344
300 290/8 396
350 340/8 458
